Durante el mecanizado, no importa cuán precisa sea la máquina utilizada, las superficies siempre tendrán irregularidades. Estas irregularidades son asperezas microgeométricas causadas por la imperfección de las herramientas de corte (¡Sí, la perfección no existe!).
Medir estas imperfecciones es crucial. Durante más de 80 años, la medición del acabado superficial ha permitido mejorar el rendimiento de los productos. Calificando el promedio de estos defectos, es posible determinar si una superficie cumple con las especificaciones.
El rugosímetro es uno de los instrumentos capaces de calificar el estado de la superficie de una pieza.
Hoy en día, el estado de la superficie tiene múltiples parámetros (de acuerdo con las normas internacionales): Los parámetros P, calculados en el perfil primario, los parámetros R medidos con el perfil de rugosidad, y los parámetros W que corresponden a la medición del perfil de ondulación.
En este artículo, exploraremos los diferentes rugosímetros capaces de medir algunos de estos parámetros y proporcionaremos información sobre técnicas e instrumentos para profundizar en el tema.
Tabla de contenidos
Parámetros del Estado de la Superficie
Para describir el estado de una superficie, generalmente es necesario medir varios perfiles, dos de los cuales nos interesan en este artículo: el perfil de rugosidad y el perfil de ondulación. Cada uno proporciona información sobre los defectos de la superficie.
La Rugosidad
La rugosidad se refiere a los defectos microgeométricos y se mide con un rugosímetro o un perfilómetro. Los parámetros relacionados con la rugosidad tienen el prefijo R: Ra, Rz, Rw, etc.
La rugosidad mide defectos como estrías o surcos causados por las herramientas de mecanizado.
La Ondulación
La ondulación es complementaria a la rugosidad e incluye todas las componentes del estado de la superficie con una gran longitud de onda. Los parámetros de ondulación comienzan con la letra W.
Rugosímetros en el Mercado
Un rugosímetro es un instrumento de medición por contacto. Su puntero recorre la superficie para extraer diversas mediciones relacionadas con los parámetros de rugosidad y ondulación en algunos casos.
Los rugosímetros son instrumentos ligeros y de bajo costo, lo que los hace accesibles para inspeccionar las superficies de los productos. Sin embargo, existen diferentes tipos de rugosímetros.
Rugosímetro con Patín
Este es el modelo de entrada. El puntero de este dispositivo es guiado por un patín, lo que permite medir solo superficies planas.
Con un patín, el puntero solo puede medir los parámetros de rugosidad. El patín guía al puntero, pero puede afectar la precisión de la medición en ciertos tipos de superficies. Sin embargo, el patín hace que el dispositivo sea robusto y fácil de transportar.
Un rugosímetro con patín es adecuado para su uso en talleres, donde es necesario posicionar rápidamente el dispositivo.
Rugosímetro sin Patín

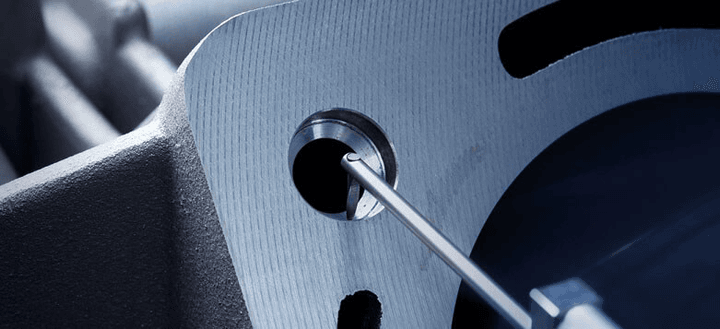

Por otro lado, los rugosímetros sin patín utilizan una guía interna del dispositivo para controlar el puntero. Esta guía interna puede manejar superficies más complejas.
Este también es una excelente opción para medir impresiones de Plastiform.
Alternativas a los Rugosímetros
Los rugosímetros son dispositivos de medición por contacto. Si desea medir la rugosidad con un instrumento de medición sin contacto o si simplemente no puede posicionar el rugosímetro, existen alternativas en el mercado.
Perfilómetros
Los perfilómetros fueron originalmente instrumentos de medición por contacto que leían la superficie utilizando una punta de diamante. No se equivoque, los perfilómetros de contacto todavía existen y son muy prácticos y económicos. Sin embargo, tienen desventajas:
- Son lentos, con una velocidad de barrido de la punta sobre la superficie de aproximadamente 1 mm/segundo.
- Pueden rayar la superficie, por lo que solo se pueden usar en superficies duras (metálicas).
- Es imposible medir superficies muy frágiles o muy abrasivas sin dañar la punta o la superficie.
Los perfilómetros portátiles son lo que llamamos rugosímetros, por lo que su funcionamiento es relativamente similar.
Sin embargo, existen perfilómetros ópticos, y es lo que nos interesa como alternativa a la medición de rugosidad por contacto. Se distinguen dos tipos de perfilómetros ópticos: el perfilómetro óptico matricial y el perfilómetro óptico de barrido.
El primero, el perfilómetro óptico matricial, funciona leyendo imágenes tomadas con una cámara CCD. La ventaja de este modelo es sin duda su rapidez. Es el más rápido del mercado y ofrece mediciones muy precisas.
En el caso del perfilómetro óptico de barrido, es un poco más complejo, ya que el uso de un dispositivo mecánico de barrido provoca un ligero ruido que se superpone al relieve de la superficie. Por supuesto, este tipo de perfilómetro sigue siendo excelente, y también podrá encontrar ruido con un rugosímetro, por ejemplo, debido al rozamiento mecánico entre la punta y la superficie.
Control Indirecto
En algunos casos, sus rugosímetros no podrán alcanzar la superficie a medir, al igual que no podrá mover la superficie hasta un perfilómetro. Frente a este impasse, hay muy pocos instrumentos de medición capaces de ayudar.
La mejor relación calidad-precio es la toma de impresiones: Gracias a una resina, copie la superficie y transpórtela hasta el rugosímetro para que realice las mediciones.
Plastiform ofrece soluciones dedicadas a la industria con controles precisos hasta milésimas de micrómetro para un promedio de $4 por control!
Nuestros productos son compatibles tanto con rugosímetros como con perfilómetros ópticos. (Y más ampliamente, con todos los instrumentos de medición utilizados en control de calidad, ya sea para controlar el estado de la superficie o las dimensiones.)
El P80 Ra es un producto específicamente desarrollado para ser utilizado con rugosímetros. Si se enfrenta a un problema con este tipo de dispositivo, le recomiendo encarecidamente que se fije en este producto, ¡él resolverá su problema! Es aún más preciso cuando se usa con un rugosímetro sin patín.

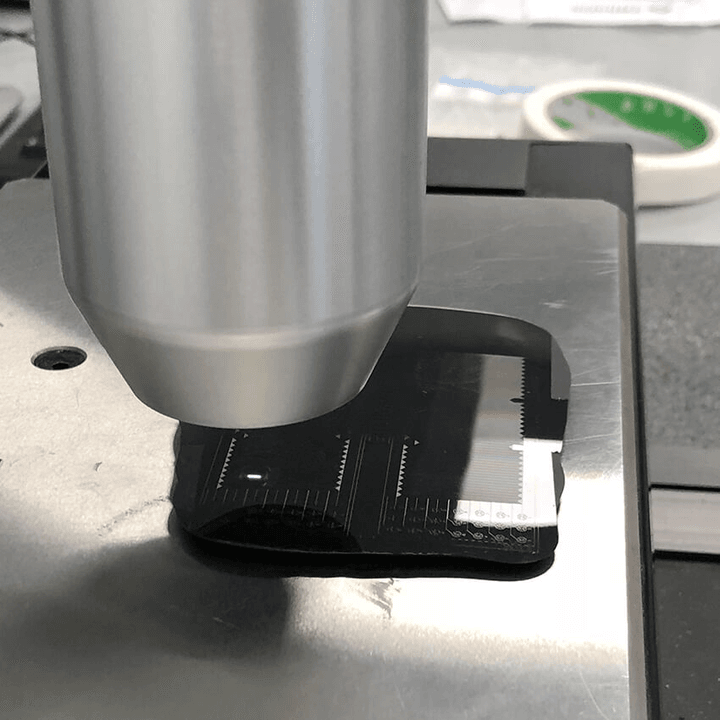

El F30 Visual se adapta más a los dispositivos de medición sin contacto; es demasiado flexible para ser utilizado en un rugosímetro. Aunque no es el tema de este artículo, siempre es interesante conocer el panel de soluciones disponibles: el F30 Visual es para sin contacto.
¿Cómo se Utiliza un Rugosímetro?
Para responder rápidamente: ¡Todo depende del fabricante! Cada máquina tiene sus especificidades, pero el principio es bastante similar:
- Siempre calibre el rugosímetro con su patrón (generalmente viene con la máquina). ¡Sus mediciones serán incorrectas si su máquina no está calibrada!

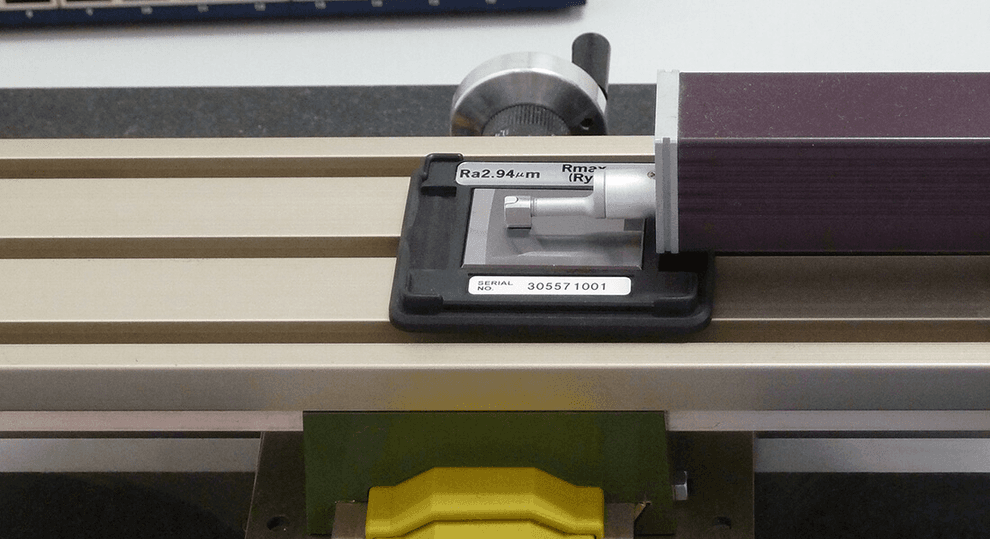

- Una vez que su máquina esté lista para medir, colóquela sobre la superficie a examinar e inicie la medición. Normalmente, debería ver que el puntero se mueve. Déjelo trabajar hasta que se detenga completamente.
- Eche un vistazo a la pantalla del dispositivo; le indicará los datos.
Algunas máquinas permiten exportar los datos para almacenarlos digitalmente. Consulte el manual de su dispositivo para obtener más información.
¿Cómo Medir con Plastiform?

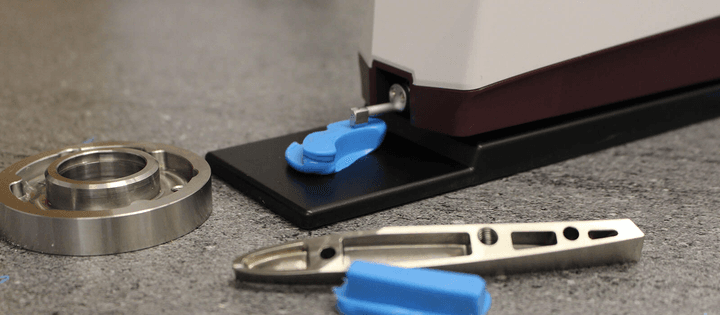

El uso de un rugosímetro con Plastiform es estrictamente el mismo que medir la superficie original; el único paso adicional es tomar la impresión.

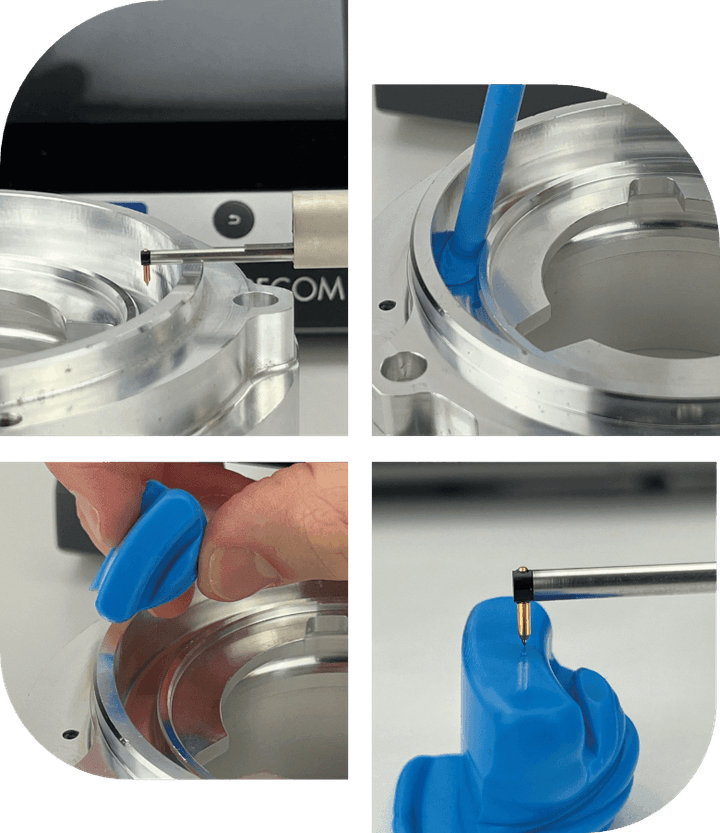

Contamos con muchos recursos que le permitirán saber más sobre cómo aplicar un producto Plastiform o sobre la extracción de una impresión. Si no está familiarizado con nuestras tecnologías, le invito a consultarlos.
En el contexto del control de dimensiones, hay una pequeña especificidad que entra en juego durante la toma de la impresión.
Dado que vamos a realizar el control con un rugosímetro, necesitaremos posicionar la impresión. Para ello, aplanaremos la cara de la impresión opuesta a la superficie que se va a controlar.
Simplemente aplane la pasta con una superficie plana al colocar el pistolet de aplicador (antes de la polimerización, ¡de lo contrario, será imposible!). Tiene aproximadamente 6 minutos con el P80 Ra para realizar esta operación.
Cuando el producto se haya polimerizado, podrá colocarlo fácilmente sobre la cara aplanada y realizar la medición con su rugosímetro (con o sin patín).
Conclusión
El rugosímetro es un dispositivo de medición del acabado superficial que permite verificar la conformidad de una pieza. Con un rugosímetro con patín, podrá obtener el perfil de rugosidad de la superficie. Con un rugosímetro sin patín, también podrá obtener el perfil de ondulación de la superficie.
El rugosímetro es así un instrumento de medición eficaz y fiable, además de ser asequible y fácil de usar. Además, funciona muy bien con Plastiform.
Si desea realizar inspecciones sistemáticas de sus piezas, un rugosímetro portátil con P80 Ra (en caso de zonas de difícil acceso) es una combinación ganadora.
