El proyector de perfil es un dispositivo de medición óptica utilizado en metrología y control de calidad.
Este dispositivo permite proyectar la sombra de una pieza a medir sobre una pantalla. Es esta sombra la que luego utiliza el operador para realizar las mediciones.
Este principio, similar al de las sombras chinescas, sigue siendo muy efectivo en la actualidad.
Plastiform comercializa productos muy adecuados para este tipo de dispositivo y muchos de nuestros usuarios utilizan un proyector de perfil, pero ¿cómo funciona?
Tabla de contenidos
Los proyectores de perfil modernos
Desde la invención de los proyectores de perfil, su tecnología ha evolucionado mucho para adaptarse a las necesidades del control de calidad.
Actualmente, los profesionales del control de calidad demandan proyectores de perfil eficientes, estables y de fácil manejo. Las máquinas más sofisticadas disponen así de toda una serie de funcionalidades muy fáciles de implementar.
Aunque los modelos actuales han evolucionado significativamente, el principio fundamental sigue siendo el mismo.
Las especificaciones de los proyectores de perfil modernos
En la actualidad, los dispositivos de medición óptica se encuentran entre los dispositivos de medición más fiables.
Así, los fabricantes se aseguran de equipar sus máquinas con material de última tecnología:
- Sistema de guiado y puntero láser, para manipular las máquinas más fácilmente,
- Software interno para asistir al operador en su medición y garantizar la máxima precisión,
- Sistemas de posicionamiento rápido de las piezas.
Además de esto, los dispositivos están construidos con materiales de primera calidad.
El Visio 200 de Sylvac, por ejemplo, está construido en granito, una roca pesada y muy estable, que asegura a la máquina un peso importante y una plataforma con una larga vida útil.
Iluminación y proyección con proyectores de perfil modernos
Poder cambiar o ajustar la iluminación de un proyector de perfil le permite adaptar mejor su máquina a la medición que necesita realizar.
Existen principalmente dos tipos de iluminación:
- La iluminación diascópica (iluminación desde abajo), por ejemplo, le ayudará a realizar mediciones en los contornos o a realizar controles por transparencia.
- La iluminación episcópica coaxial (iluminación desde arriba) le permitirá un mejor uso de los grandes aumentos.
En las máquinas modernas, la iluminación es muy fácil de ajustar. La que utilizamos internamente, por ejemplo, la Visio 200, es muy robusta, podemos cambiar de un modo a otro directamente desde el software.
Para medir las réplicas de Plastiform, generalmente se requiere una iluminación diascópica (retroiluminación), la cual es óptima para el proceso de medición que hemos desarrollado.
Proyector de perfil y Plastiform, ¿cómo se hace?
Plastiform es una tecnología de toma de réplicas desarrollada específicamente para el control dimensional (o del estado superficial) de piezas.
Los Plastiforms están diseñados específicamente para el control de calidad industrial. Su popularidad va en aumento, siendo altamente valorados por los profesionales del sector debido a su especialización.
Plastiform, ¿Qué es? ¿Por qué usarlo con un proyector de perfil?
La tecnología es muy fácil de usar, los plastiforms son polímeros bicomponentes. Mezclar los dos componentes entre sí provoca una reacción química: la polimerización.
Es esta reacción química la que permite que el producto se endurezca y capture las propiedades de la pieza a medir.
Los productos polimerizados tienen varias propiedades muy interesantes para el controlador de calidad:
- Fácil de extraer: Algunos productos son muy flexibles. Es posible extraerlos de la pieza sin dañar ni la pieza ni La réplica.
- Memoria de forma: Tirar del producto no deforma La réplica, siempre vuelve a su estado inicial.
- Sin contracción dimensional: Durante la polimerización, no hay contracción dimensional. La réplica es precisa hasta el micrómetro.
- Las réplicas se pueden cortar: Puede cortar fácilmente La réplica.
¡Y es esta última propiedad la que hace de Plastiform una tecnología súper compatible con los proyectores de perfil!
No solo puede controlar áreas inaccesibles para sus instrumentos de medición, sino que también puede cortar un perfil bidimensional de la réplica para controlarla por proyección.
Colocación de una réplica Plastiform en un proyector de perfil
Cuando extraiga su réplica, ésta será tridimensional: el negativo exacto de su pieza.
Aunque inicialmente puede parecer complejo obtener un perfil bidimensional, hemos desarrollado una solución integral para simplificar este proceso.

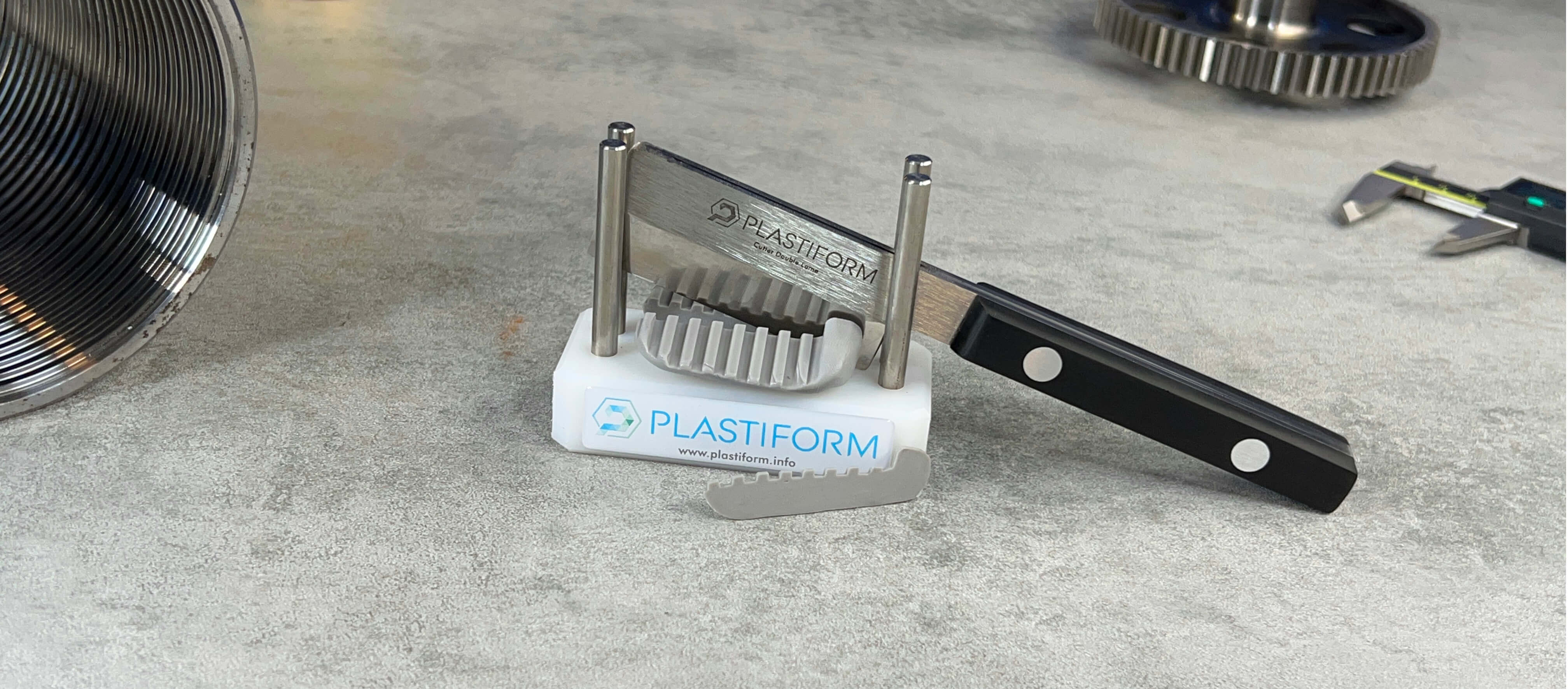

Para satisfacer esta necesidad, Plastiform ha desarrollado un Cuchilla de Doble Hoja personalizado, con dos hojas paralelas afiladas a mano.
Este Cuchilla, con su guía de corte, le permite realizar un corte transversal de la réplica en un solo movimiento. Así es como se ve el resultado:
Como se puede observar, el cúter produce un corte preciso en la réplica.
Este corte es mucho más fácil de utilizar en un proyector de perfil de lo que habría sido la réplica en sí misma.
Con una iluminación desde abajo, solo tiene que colocar la réplica plana sobre la plataforma del proyector de perfil y podrá realizar sus mediciones.
Conclusión
El proyector de perfil es uno de los dispositivos de medición más extendidos en la industria, por lo que su tecnología está muy adaptada a los controles de calidad.
Con un proyector de perfil moderno, puede adaptar fácilmente su entorno de control utilizando todas las opciones a su disposición.
Para realizar mediciones en una réplica Plastiform, generalmente necesitará utilizar un proyector de perfil.
Estas máquinas permiten un control más preciso que las máquinas de control por contacto, y generalmente tienen una buena relación calidad/precio.
Siguiendo el protocolo establecido por Plastiform, podrá obtener sus réplicas y posteriormente seccionarlas con el Cuchilla de Doble Hojas. Esto le proporcionará un corte transversal del negativo de su pieza.
Los cortes realizados con el Cúter Plastiform son muy fáciles de utilizar con un proyector de perfil, especialmente si puede proyectar la luz desde abajo.
