Le projecteur de profil est un appareil de mesure optique utilisé en métrologie et dans le contrôle qualité.
Cet appareil permet de projeter l’ombre d’une pièce à mesurer sur un écran. C’est cette ombre qui est ensuite utilisée par l’opérateur pour effectuer les mesures.
C’est le principe des ombres chinoises, mais ça fonctionne toujours très bien aujourd’hui.
Plastiform commercialise des produits très adaptés à ce type d’appareil et beaucoup de nos utilisateurs utilisent un projecteur de profil, mais comment ça fonctionne ?
Sommaire
Les projecteurs de profils modernes
Depuis l’invention des projecteurs de profils, leur technologie a beaucoup évolué de manière à correspondre aux besoins en contrôle qualité.
Aujourd’hui, les contrôleurs exigent des projecteurs de profil efficaces, stables et simple à utiliser. Les machines les plus perfectionnées disposent ainsi de tout un tas de fonctionnalités très faciles à mettre en place.
Nous sommes bien loin des premiers modèles, mais le principe n’a pas changé !
Les spécifications des projecteurs de profils modernes
De nos jours, les appareils de mesure optique comptent parmi les dispositifs de mesure les plus fiables.
Ainsi, les constructeurs font en sorte d’équiper leurs machines avec du matériel à la pointe de la technologie :
- Système de guidage et pointeur laser, pour manipuler les machines plus facilement.
- Logiciel interne pour assister l’opérateur dans sa mesure et assurer des précisions maximales.
- Systèmes de positionnement rapides des pièces.
En plus de cela, les appareils sont construits avec des matériaux de première qualité.
La Visio 200 de Sylvac, par exemple, est construite en granit, une roche lourde et très stable, qui assure à la machine un poids important et un plateau avec une longue durée de vie.
L’éclairage et projection avec un projecteurs de profil modernes
Pouvoir changer ou régler l’éclairage d’un projecteur de profil vous permet de mieux adapter votre machine à la mesure que vous avez besoin d’effectuer.
Il existe principalement deux types d’éclairage :
- L’éclairage diascopique (éclairage par le dessous) par exemple, vous aidera à effectuer des mesures sur les contours ou à effectuer des contrôles par transparence.
- L’éclairage épiscopique coaxial (éclairage par le dessus), vous permettra une meilleure utilisation des grands agrandissements.
Sur les machines modernes, l’éclairage est très facile à régler. Celle que nous utilisons en interne par exemple, la Visio 200, est très robuste, nous pouvons passer d’un mode à l’autre directement depuis le logiciel.
Pour mesurer des empreintes Plastiform, il faut souvent utiliser un éclairage Diascopique (Backlight – la lumière en dessous), il est plus adapté au processus de mesure que nous avons mis en place !
Projecteur de profil et Plastiform, comment on fait ?
Plastiform est une technologie de prise d’empreinte développée spécifiquement pour le contrôle de dimension (ou de l’état de surface) de pièces.
Les plastiforms sont fait spécialement pour le contrôle qualité dans l’industrie. leur popularité est croissant, ils sont très appréciés des acteurs du milieu de part cette spécificité.
Plastiform, Qu’est-ce que c’est ? Pourquoi l’utiliser avec un projecteur de profil ?
La technologie est très simple à utiliser, les plastiforms sont des polymères en bi-composants. Mélanger les deux composants entre eux entraîne une réaction chimique : la polymérisation.
C’est cette réaction chimique qui permet au produit de durcir et de capturer les propriétés de la pièce à mesurer.
Les produits polymérisés disposent de plusieurs propriétés très intéressantes pour le contrôleur qualité :
- Facile à extraire : Certains produits sont très souples. Il est possible de les extraire de la pièce, sans endommager ni la pièce ni l’empreinte.
- Mémoire de forme: Tirer sur le produit ne déforme pas l’empreinte, elle revient toujours à son état initial.
- Pas de retrait dimensionnel : Lors de la polymérisation, il n’y a pas de retrait dimensionnel. L’empreinte est précise au micromètre près.
- Les empreintes se coupent: Vous pouvez facilement trancher l’empreinte.
Et c’est cette dernière propriété qui fait de Plastiform une technologie super compatible avec les projecteurs de profils !
Non seulement, vous êtes en mesure de contrôler des zones inaccessibles à vos instruments de mesures, mais vous pouvez également découper un profil en deux dimensions de l’empreinte pour la contrôler par projection.
Mise en place d’une empreinte Plastiform sur un projecteur de profil
Lorsque vous allez extraire votre empreinte, elle sera en trois dimensions : le négatif exact de votre pièce.
Trancher un profil en deux dimensions peut s’avérer difficile au premier abord, mais pas de panique, nous avons pensé à tout !

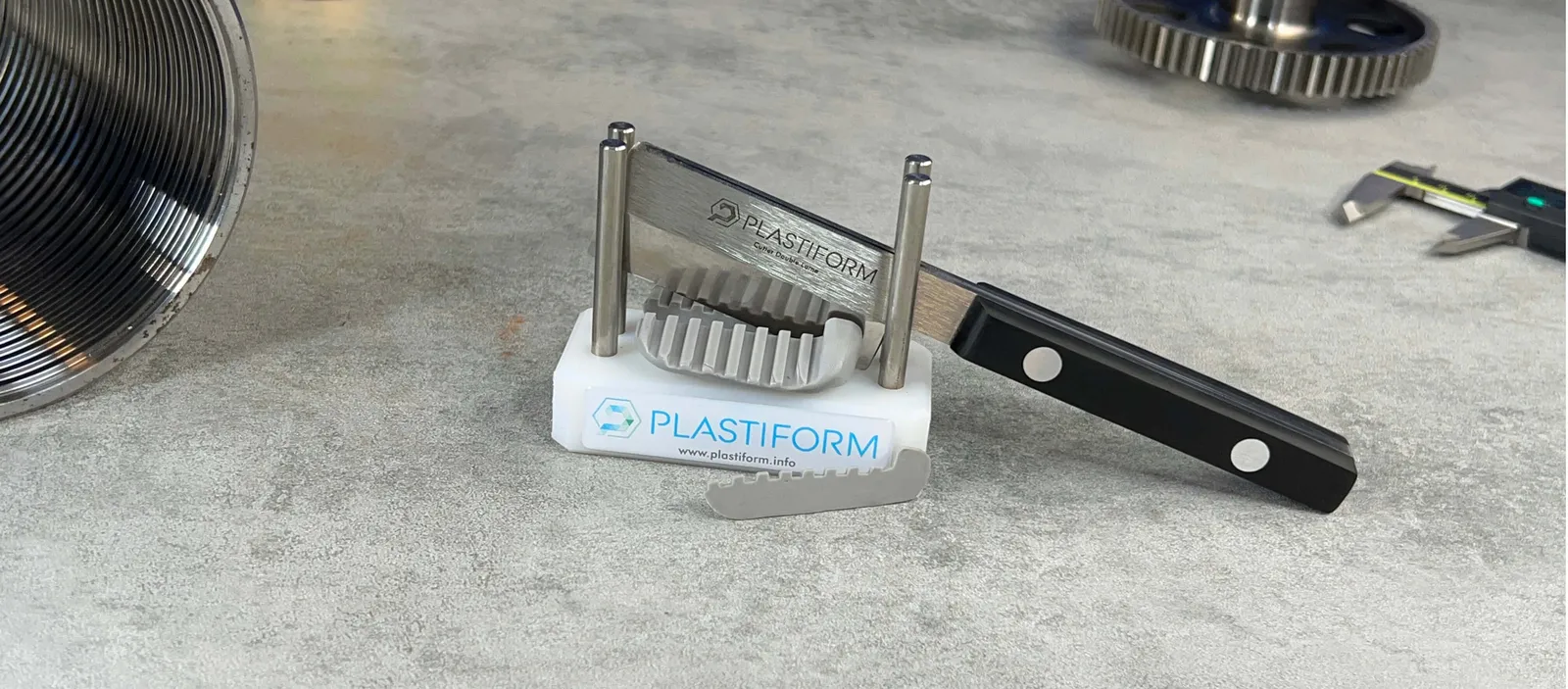

En réponse à ce besoin, Plastiform a fait forger sur mesure un Cutter Double Lame avec deux lames parallèles, aiguisées à la main.

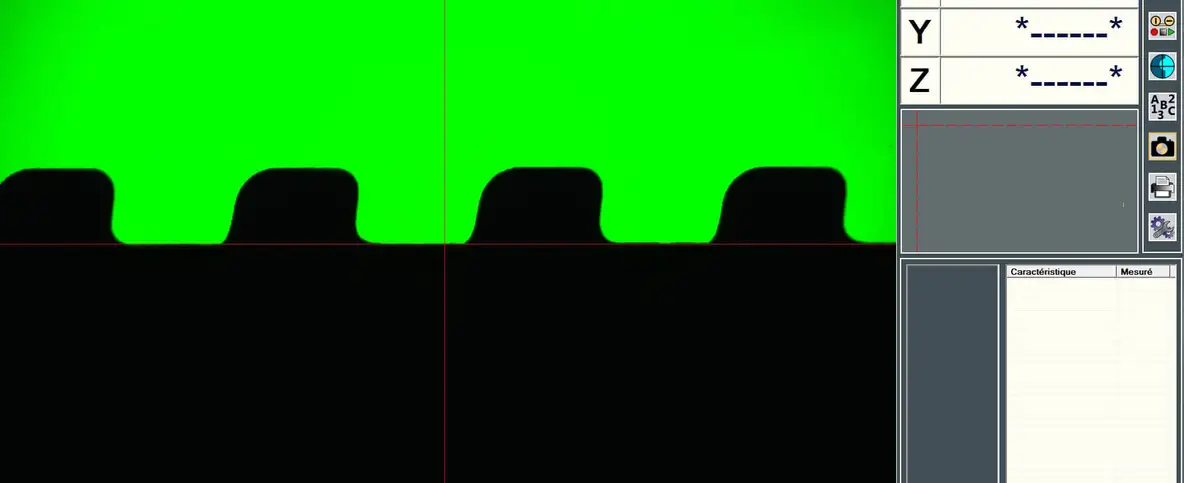

Ce cutter, avec son guide de coupe, vous permet de réaliser une tranche transversale de l’empreinte en un seul geste. Voilà ce que donne le résultat :
Comme vous le voyez, le cutter réalise une tranche parfaite dans l’empreinte.
Cette tranche est beaucoup plus facile à exploiter sur un projecteur de profil que ne l’aurai été l’empreinte en elle-même.
Avec un éclairage par en dessous, il vous suffit de placer l’empreinte à plat sur le plateau du projecteur de profil et vous pourrez effectuer vos mesures.
Conclusion
Le projecteur de profil est un des appareils de mesure les plus rependu dans l’industrie, ainsi leur technologie est très adaptée aux contrôles qualités.
Avec un projecteur de profil moderne, vous pouvez facilement adapter votre environnement de contrôle en utilisant toutes les options à votre disposition.
Pour effectuer des mesures sur une empreinte Plastiform, il vous faudra, en général, utiliser un projecteur de profil.
Ces machines permettent un contrôle plus précis que les machines de contrôle avec contact, et disposent en général d’un bon rapport qualité/prix.
En suivant le processus mis en place par Plastiform, vous pourrez prendre vos empreintes puis les découper avec le Cutter Double Lame. Ainsi, vous disposerez d’une coupe transversale du négatif de votre pièce.
Les tranches réalisées avec le Cutter plastiform sont très facile à utiliser via un projecteur de profil, en particulier si vous pouvez projeter la lumière par en dessous.
